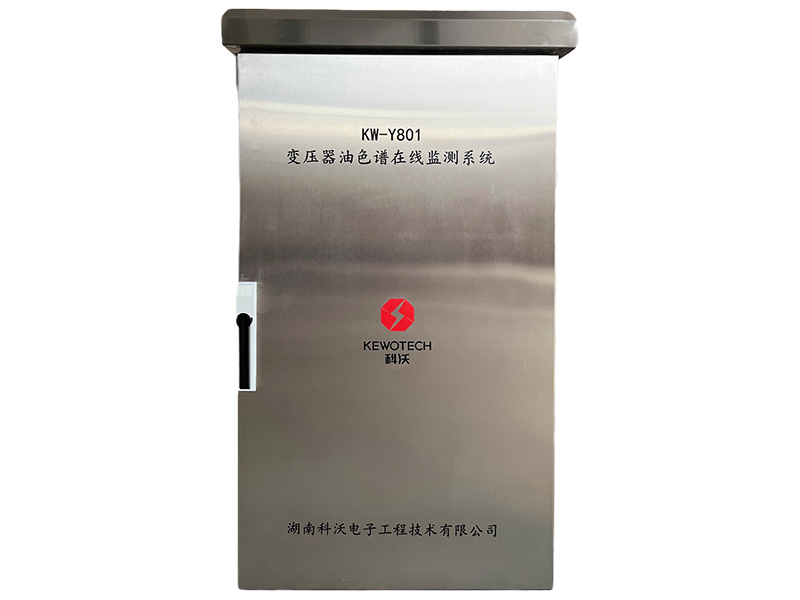

KW-Y801 變壓器油色譜在線監測系統可由現場監測主機獨立完成,現場監測主機包含色譜數據采集處理模塊、油氣分離模塊、氣體檢測模塊、氣源模塊等四個高集成模塊和輔助單元組成。其中色譜數據采集處理模塊包含數據采集單元、現場控制處理單元、通訊控制單元及61850規約通訊等;油氣分離模塊包含油樣循環采集單元、油樣定量單元、油樣處理返回單元、脫氣集氣單元等;氣體檢測模塊包含氣體分離單元、恒溫恒流控制單元、氣體檢測單元等;氣源模塊包含產氣單元、儲氣單元、凈化單元、壓力控制和報警單元等;輔助單元包括置于變壓器接口、油管及通信及電源電纜等。
KW-Y801 變壓器油色譜在線監測系統工作時,先利用油樣采集單元進行油路循環,處理連接管道的死油,再進行油樣定量;油氣分離單元快速分離油中溶解氣體輸送到六通閥的定量管內并自動進樣; 在自產載氣推動下,樣氣經過色譜柱分離,順序進入氣體檢測器;數據采集單元完成 AD 數據的轉換和采集,嵌入式處理單元對采集到的數據進行存儲、計算和分析,并通過 100M 以太網接口將數據上傳至數據處理服務器或通過通信協議直接上傳到省公司后臺,也可由監測與預警軟件進行數據處理和故障分析。
